Art-Net-тен DMX-ке түрлендіргіш IP

Сыртқы сахнаның жаңа жарықтандыру жүйесінің дизайнын бастау үшін AK Lighting компаниясына хабарласқаныңызда, біз Art-Net-тен DMX-ке түрлендіргіш IP-ті қоса алғанда, кешенді, бір терезе шешімін ұсынамыз. Бұл өнімдер жарықтандыруды басқарудың негізгі бағдарламалық құралдарымен және жабдықтарымен үйлесімді және тапсырыс бойынша жасалған су өткізбейтін қоршауларды қажет етпестен тікелей ашық ауада орналастыруға болады.

Өнім ерекшелігі

Суға төзімді Node 8 кәсіби жарықтандыру желісінің маршрутизаторы: 4096 CAT5 арнасы бар Art-Net-тен DMX512-ге түрлендіргіші, кірістірілген желі қосқышы (Ethernet қайталағышы), 8 конфигурацияланатын DMX512 енгізу/шығару арналары және жоғары өнімді сигналды күшейту. Графикалық дисплей/алдыңғы панель немесе қашықтағы вебке кіру арқылы оңай орнату; ішкі/ашық іс-шараларға жарамды.

Өнім конфигурациясы

● Art-Net деректерін 8 DMX512 ғаламшарына (4096 арна) таратады

● Параллель DMX енгізу мүмкіндігі (1024 арна)

● DMX шығысы үшін 8 оптикалық оқшауланған XLR ашасы (3 істікшелі).

● DMX кірісі үшін 2 XLR (3 істікшелі).

● Барлық DMX шығыстары үшін айнымалы деректерді бағыттау мүмкіндіктері

● 1 x қуат қосқышы кіріс/порт арқылы

● Сериялық қосылым мүмкін

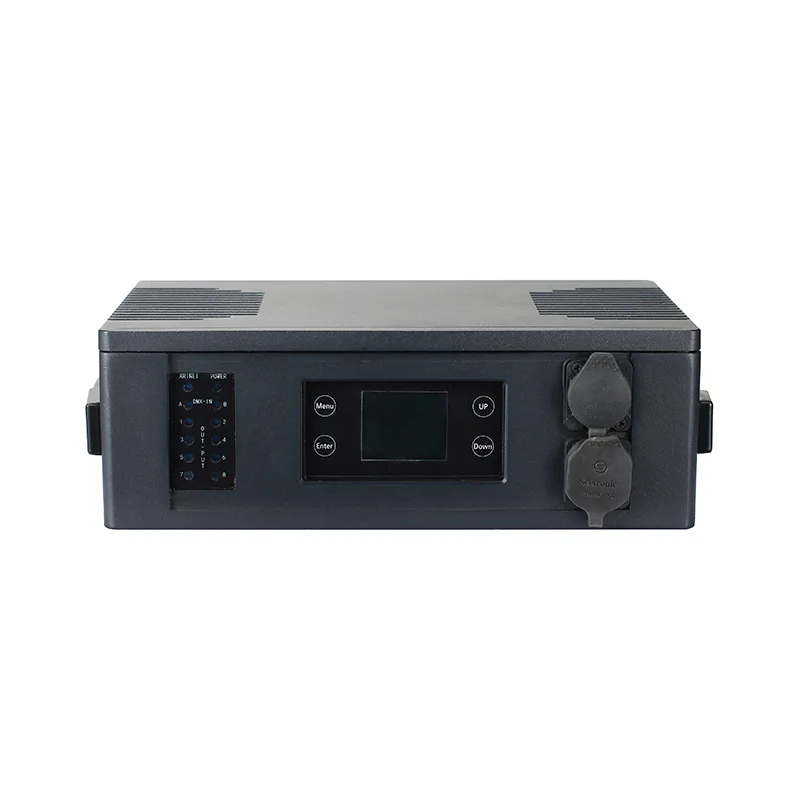

● 4 жұмыс түймесі және әріптік-сандық СКД экраны (2 x 16 таңба) арқылы тікелей алдыңғы панельде пайдаланушыға ыңғайлы конфигурация.

● Функциялар үшін жарық диодты көрсеткіш

● DMX Splitter / DMX Booster жұмысы мүмкін

Жарықтандыруды басқару жабдығы үшін IP65 рейтингі неліктен маңызды?

Дәстүрлі Art-Net түрлендіргіштері, әдетте, қымбат, су өткізбейтін тарату қораптарына — жылу жиналуына және ішкі конденсацияға бейім қораптарға орнатуды қажет етеді. Art-Net to DMX Converter IP, дегенмен, толығымен жабылған, құйылған алюминий корпусы бар; бұл дизайн оған тікелей элементтердің әсерінен болса да сенімді жұмыс істеуге мүмкіндік береді, сонымен бірге бір мезгілде жоғары жылуды тарату тиімділігін ұсынады.

Интерфейс дизайны тұрғысынан біз нәзік RJ45 қосқыштарынан және стандартты XLR порттарынан алшақ болдық. Оның орнына, құрылғы су өткізбейтін авиациялық қуат қосқыштарымен (қорғаныш тығыздағыш қақпақтары бар) және су өткізбейтін деректер интерфейстерімен жабдықталған, бұл физикалық қосылымдардың тіпті нөсер жаңбыр кезінде де қысқа тұйықталулардан таза болуын қамтамасыз етеді.

Түрлендіргішті тікелей сыртқы сатылардың ферма құрылымдарына орнатуға немесе оны ғимарат қасбеттеріндегі кронштейндерге бекітуге болады. Бұл тәсіл DMX сигналдық кабельдерінің қажетті ұзындығын барынша азайтады, осылайша сигналға әсер ететін электромагниттік кедергілер қаупін айтарлықтай азайтады.

Қолдану сценарийлері

Art-Net - DMX түрлендіргіші (IP рейтингі) сыртқы немесе ылғалды ортада ұзақ уақыт бойы тұрақты жұмыс істеуге арналған, осылайша техникалық қызмет көрсету шығындарын азайтады. Оның практикалық қолданбалары тек тірі қойылымдардан әлдеқайда кең.

1. Көлемді сыртқы сәулеттік жарықтандыру және ғимарат қасбеті шоулары

Түрлендіргішті мыңдаған жеке пиксель нүктелерінен тұратын ғимараттың динамикалық фронттарын басқару үшін тікелей ғимарат қасбеттеріне, шатырларға немесе ландшафттық жарық тіректеріне орнатуға болады. Ол пайдаланушыларға құрылғының жұмыс күйін жерден бақылауға мүмкіндік беретін қашықтағы күй туралы кері байланысты қолдайды — тіпті құрылғы жүздеген метр биіктіктегі зәулім ғимаратқа орнатылған болса да.

Мәселе шешілді: Дәстүрлі ішкі түрлендіргіштер көлемді, су өткізбейтін электр шкафтарының ішіне орнатуды талап етеді; дегенмен, бұл қоршаулар ішкі жылу жинақталуына және конденсацияға бейім. IP65 стандартына сай түрлендіргіштің кіріктірілген жылуды тарату және гидрооқшаулағыш мүмкіндіктері бар, монтаждау мен кабель салуды жеңілдетіп, ұзақ мерзімді техникалық қызмет көрсету шығындарын айтарлықтай азайтады.

2. Ашық аспан астындағы музыкалық фестивальдер және жанды сахналық қойылымдар

Біз осындай сипаттағы жобалар бойынша көп жұмыс істедік. Ашық ауадағы оқиғаларға тән күтпеген ауа-райы жағдайларын ескере отырып, кезеңдер көбінесе уақытша негізде салынады. Бұл басқару құрылғысын жоғары қуатты су өткізбейтін қабырға шайбаларын, сәулелік шамдарды немесе 3D пиксель массивтерін басқару үшін толығымен жел мен жаңбырға ұшыраған ашық аспан астындағы сатылардың ферма құрылымдарына тікелей орнатуға болады.

Мәселе шешілді: Кенеттен жауған нөсер салдарынан жарықтандыруды басқару жүйесінің істен шығу қаупін жояды.

3. Тақырыптық саябақтар және түнгі әсерлі тәжірибелер

Бұл орындар әдетте кең аумақтарды қамтиды және бір-бірінен айтарлықтай қашықтықта орналасқан кең таралған құрылғылармен жарықтандыруды синхрондау жобаларын қамтиды. Сигналдар орталық басқару бөлмесінен талшықты-оптикалық немесе Ethernet кабельдері арқылы әртүрлі көрікті жерлерде орналасқан IP65 түрлендіргіштеріне беріледі; содан кейін бұл түрлендіргіштер қоршаған ландшафттық жарықтандыру құрылғыларын жергілікті түрде басқарады.

Мәселе шешілді: Ұзақ тасымалдау қашықтығында DMX сигналының әлсіреу мәселесін шешеді. Түрлендіргіштерді ландшафты аймақтардың, тастардың немесе ағаштардың ішінде жасырын түрде жасыруға болады, бұл қосымша су өткізбейтін жабдық шкафтарын салу қажеттілігін болдырмайды және осылайша сахналық ортаның эстетикалық тұтастығын сақтайды.

Жиі қойылатын сұрақтар

С: Ол IP65 дәрежесіне ие болғандықтан, оны пайдалану кезінде суға батыра аламын ба?

A: Жоқ. IP65 рейтингі су ағындары мен қатты жаңбырдан қорғауды білдіреді. Сыртқы көріністер мен сәулеттік жарықтандыру қолданбаларының басым көпшілігі үшін IP65 қорғанысы жеткілікті.

С: Арнайы орнату талаптары бар ма?

A: Құрылғы су өткізбейтін болса да, орнату кезінде қосқыштарды төмен қаратып орналастыруды ұсынамыз. Бұл гравитацияның жинақталған суды табиғи түрде ағызып жіберуіне мүмкіндік береді, ылғалдың тығыздағыш тығыздағыштардың айналасында ұзақ уақыт сақталуына жол бермейді.

С: Бұл су өткізбейтін қосқыштар стандартты кабельдермен үйлесімді ме?

A: AK Lighting ұсынған арнайы кабельдерді пайдалану керек. Стандартты DMX кабелін тікелей қосуға әрекеттенсеңіз, құрылғының өзі су өткізбейтін болса да, қосылым нүктесіне су кіруі мүмкін - сигналдың жыпылықтауына немесе тіпті тізбектің зақымдалуына әкелуі мүмкін.
